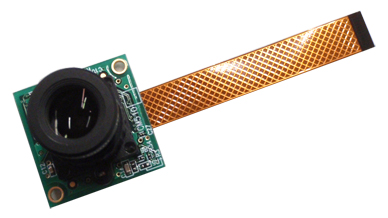

CM510シリーズ｜MIPI CSI-2対応 CMOSカメラモジュール
CM510シリーズは、MIPI CSI-2対応のFull HD(200万画素)、
HDR120dB、ISP搭載組み込み向けCMOSカメラモジュールです。
逆光や明暗差の大きい環境でも安定した映像を出力し、組込み用途に最適です。
さらに、DC5V電源を与えるだけで起動する簡易設計にしていますので、
外部RSTB制御・MCLK供給・I2C初期設定は不要。
MIPI CSI-2カメラとしては珍しい構成ゆえ、FPGA、SoC、エッジAIボードへの組み込みを大幅に簡素化できます。
MIPI(4Lane)対応の高速インターフェース、23×23mmの小型サイズにより、
IoT機器、産業機器、エッジAIデバイスなど、幅広いアプリケーションへスムーズに搭載できます。
 |
|
基本仕様
-
- シリーズ名称
- CM510シリーズ
- 外形寸法
- 23mm×23mm
- 撮像素子
- 1/2.92インチ CMOSカラーイメージセンサ
(メーカー型番：Pixelplus PX9210) - 画素サイズ
- 2.8um×2.8um
- 信号画素数
- 1920(H)×1080(V)
- アスペクト比
- 16:9
- 電源
- DC5.0V
- カメラコントロール
- I2Cバスコントロール
- デジタル出力対応
- YUV422 MIPI CSI-2出力
- 画像フォーマット
- FullHDのみ
- シャッタ制御
- ローリングシャッタ
-
- 画像出力補助機能
- オートホワイトバランス(AWC)
- 自動露出コントロール(AEC)
- オートゲインコントロール(AGC)
- 上下・左右反転対応
- AC 50Hz/60Hz蛍光灯フリッカ補正回路等
- フレーム周期
- MAX30fps
- レンズ
- 下記「取り扱いレンズ一覧」参照
- 動作保証温度
- -10℃～+70℃
- 外部接続方法
- 専用FPCケーブル(50mmタイプ)
- 相手側推奨コネクタ
- ヒロセ電機製
型番：FH35C-25S-0.3SHW - サンプル最低購入数
- 1個～

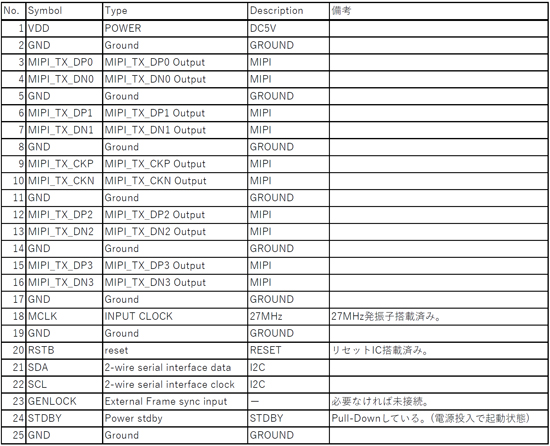

出力端子仕様
取り扱いレンズ一覧
CM510ご希望の方はレンズ画角をお知らせ下さい。
| 製品名 | 水平画角 | 垂直画角 | 対角画角 | F/No. | サンプル提供 | 量産提供 | 備考 |
|---|---|---|---|---|---|---|---|
| CM510-0A | 20° | 11° | 22° | 2.0 | 可 | 可 | 標準推奨品 |
| CM510-1A | 37° | 21° | 43° | 2.5 | 可 | 可 | 標準推奨品 |
| CM510-2A | 84° | 54° | 92° | 2.7 | 可 | 可 | 標準推奨品 |
| CM510-3A | 124° | 65° | 150° | 2.0 | 可 | 可 | 標準推奨品 |
※レンズホルダは搭載するレンズによって異なります。
※全てIRカットフィルター付きです。
※標準推奨品以外にも様々なレンズを取り揃えております。ご相談下さい。
注意事項
- カメラ部のデータシート開示にはサンプル購入＆秘密保持契約が必要となります。
- ご使用時については「製品ご使用時について」をお読み下さい。
- 概略資料を用意しております。ご希望の方はお問い合わせよりお願いします。
- カメラモジュールを使用した受託開発も可能です。
- 改良のため、予告無く変更することがありますので、ご了承下さい。
- 記載内容に関する工業所有権の実施許諾や、その他の権利に対する保証を認めたものではありません。
- 日本製造品となります。
